新能源鋰電池大型配件沖壓線自動開卷整平伺服送料機實例

此生產線根據客戶要求特殊定制，該設備是一款專門針對料副較寬、中厚板在沖壓中的自動化送料的新型開卷整平+NC伺服送料機，

夾持輪棍面研磨處理，有效地保護了材料與輥輪之間的摩擦力，確保伺服送料過程中不會打滑，以達到送料的高精準性，該設備由日本

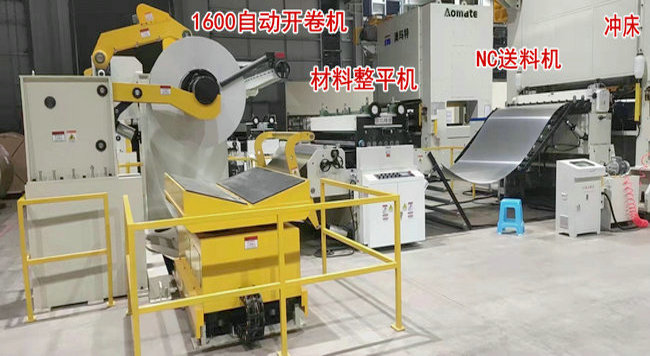

伺服系統、臺灣氣動系統、油壓系統組成。用于新能源鋰電池行業，沖壓鋁板，由1600自動開卷機帶上料抬車+材料整平機+NC伺服送料機配沖床組成自動化沖壓線。

沖床自動化生產線工藝流程：

 上料臺車→開卷機→整平機→過橋活套→NC送料機→沖壓（客戶自備）

1600沖床自動伺服送料機整平機開卷機設備組件

1. 液壓上料臺車      1臺

2. 單臂開卷機              1臺

3. 液壓支撐臂              1臺

4. 精密整平機               1臺

5. 氣動系統                   1套

6. 油壓系統                   1套

7. 電控系統                   1套

8. 壓料臂裝置                          1套

10.過橋活套                              1套

11.掀開方式：液壓掀開30度

12.NC伺服送料機                       1臺

13.送料機圍欄                            1套
